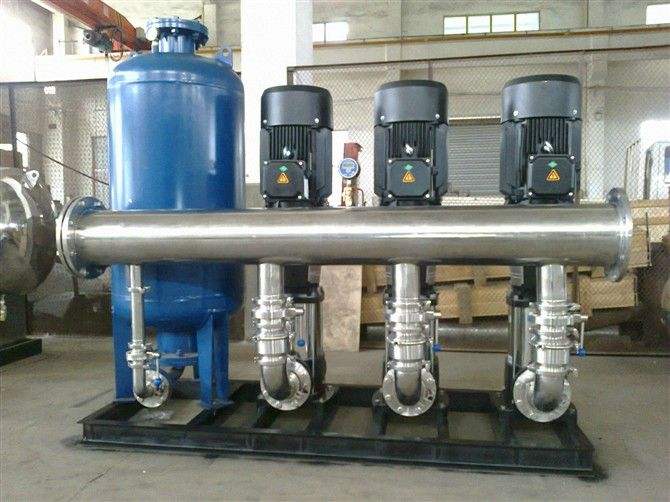

恒壓供水設備是一種新型的無塔給水設備，由水泵機組、控制設備、增壓穩壓設備三大部分組成。供水能力由水泵機組決定，系統的協調運行由控制系統控制，增壓穩壓設備主要用作是貯能保壓，應付少量供水以及正常的管道泄漏，減小泵的啟停次數，延長設備的壽命，同時也是實行自動控制不可缺少的一部分。大量用水時，管網壓力下降，水泵自動啟動供水。
序號 名稱 規格型號 單位 數量 備注
1 隔膜式氣壓罐 個 1 立式
2 水泵 臺 2 立式
3 碟閥 D73F-16C DN100 個 1
4 截止閥 J11T-16 DN32 個 2 內螺紋鋼質截止閥（選件）
5 止回閥 HT116-16-A 個 2 內螺紋
6 放心閥 A27W-10T DN（A21H-16C DN15） 個 1 型號由生產廠定（選件）
7 橡膠軟接頭 KXT-（III） DN32×25 個 2 （選件）
8 泄水閥 J41T-16 DN20 個 1 （選件）
9 遠傳壓力表 YT2-150 個 1 （選件）
10 底座 10號槽鋼組裝 座 1
外型尺寸
序號 名稱 φ H H1 H2 L L1 L2 A B DN1 DN2 DN3
1 SQL 800 800 2474 580 230 2100 750 700 1000 500 100 80 25
2 SQL 1000 1000 2806 710 240 2200 750 700 1100 600 100 100 25
3 SQL 1200 1200 3210 740 250 2300 750 700 1200 700 100 100 25
注：
1、罐體尺寸H、H1系按罐體高工作壓力表1.6MPa而定，L2系按本公司產的25LG3-10型水泵的小尺寸而定。
2、罐體與水泵的規格型號見《增壓穩壓設備技術特性表》。
3、放心閥的壓力及遠傳壓力表的測量范圍按消防壓力而定。
4、選件為本廠的選擇配件，如需應在訂貨時提出，并增加相應的配件貨款。
產品推薦恒壓供水系列由生活消、防變頻恒壓給水設備由泵組、隔膜式氣壓罐、變頻控制設備以及其他附助設施組成，應用于生活變頻恒壓供水，消防變頻恒壓供水等之用；
